고주파 RF, 고속 디지털 신호 처리가 발전하면서 필연적으로 PCB의 Noise가 늘어나는 문제가 발생합니다.
갈수록 복잡해지는 PCB Noise 문제를 SI, PI Analysis를 통해 PCB 제작 전에 중요한 신호를 검증하고 사전에 PCB 설계상의 이유로 오동작 할 수 있는 소지를 방지함으로서, 무결성 확보와 전원의 공급체계가 안정적인 보드를 생성할 수 있게 지원하고, 시행착오를 줄임으로 개발 기간도 단축됩니다.

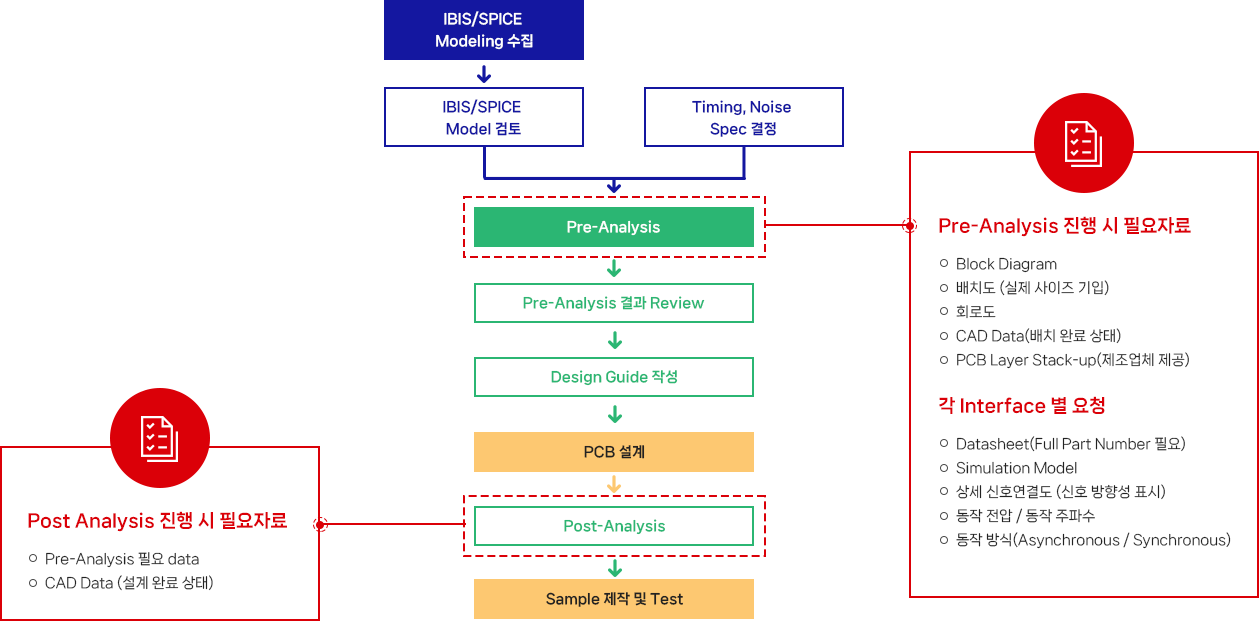

Simulation Based PCB Design | |
---|---|

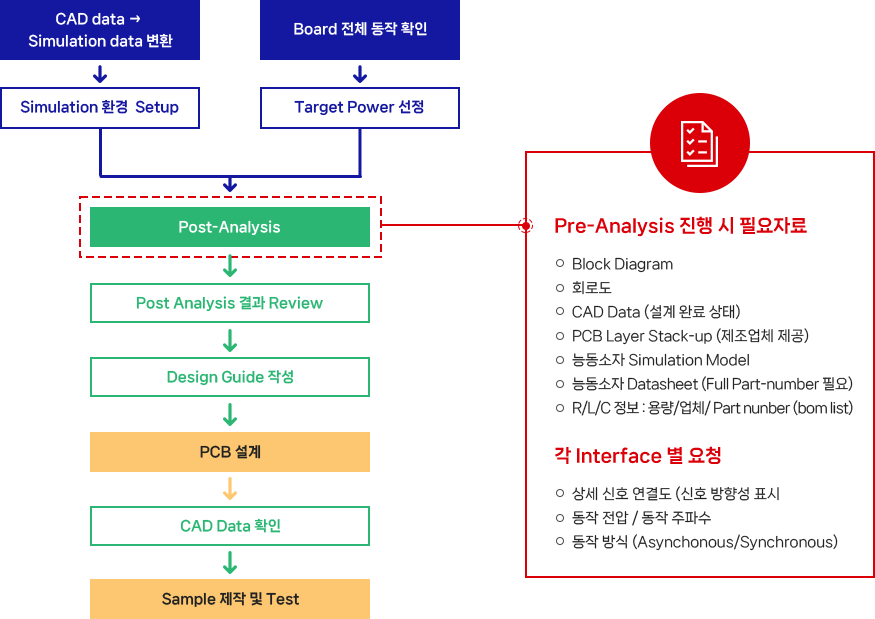

Power Plane Analysis | PCB Layout Analysis |
|
|
측정에 의해서만 확인 가능했던 신호의 품질 결과를 회로도 / PCB 설계 단계에서 미리 예측하여 설계에 적용
개발 제품의 Signal Quality 향상 Noise 감소
Undershoot/Overshoot 및 Ringing / Non-Monotonic 개선
Clock/Bus Signal 의 Timing 을 예측하여 설계에 적용
